检测设备展示
GE225KV微焦点工业CT

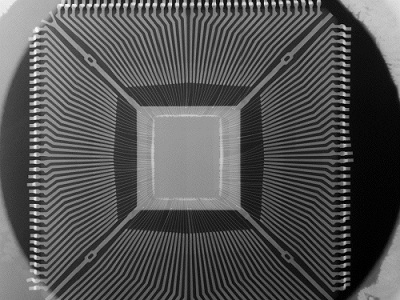

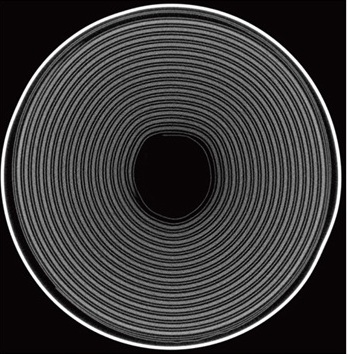

微电路板断线扫描 锂电池内部结构
塑料融合有气泡
| 1.0 微焦点X射线系统 | |||
| 1.1 电压范围： | 10-225kV，射束电流范围：0.01mA-1.0mA | ||
| 1.2 焦点尺寸vs功率 | 5μm@5w 10μm@10w 50μm@50w | ||
| 1.3 空间分辨率： | 50 lp/mm | ||
| 1.4 光子检测效率： | 85%@60keV 单色光 | ||
| 1.5 信号格式： | 1024x1024，RS-422，16位数字信号 | ||
2.0 工件尺寸和载重 | |||
| 2.1 可穿透厚度： | 有效钢厚度为20mm，铝70mm | ||
| 2.2 最大直径： | 200mm | ||
| 2.3 最大高度： | 400mm | ||
2.4 最大载重： | 10kg | ||
3.0 转台参数 | |||
| 3.1 绝对精度： | 5μm | ||
| 3.2 可重复性： | 5μm | ||
| 3.3 最大竖直速度： | 2mm/sec | ||
| 3.4 最大旋转速度： | 24º/sec | ||
4.0 系统供电要求 | |||
| 4.1 输入电压： | 交流90～140伏或170～240伏 | ||
| 4.2 频率： | 48～62赫兹 | ||
